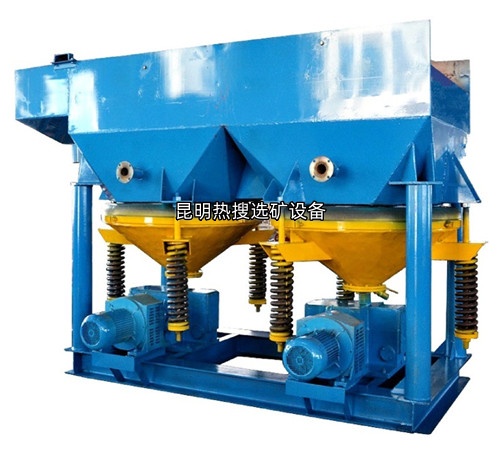

JT锯齿波跳汰机

JT锯齿波跳汰机是重力选矿的关键设备之一，由于该跳汰机设备处理量大，回收率高，选别效果好，广泛应用于选别砂金、锡、钨、铅、锌、锑、锰、宝石、金刚石、铁矿等有色冶金矿山和采金船上。



传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的富矿比和回收率。



JT锯齿波跳汰机是利用凸轮机构使跳汰机的下动椎体往复运动，从而产生的脉动曲线呈锯齿波形。该机具有上升水流速度快于下降水流，增强了床层矿物的松散度，缓解了跳汰室选矿过程中的吸入作用，使矿物中的重矿粒得到充分沉降，全面提升了设备的选矿比和回收率，并且具有省水和连续工作的特点。

首先原矿经破碎后达到跳汰机的入料粒度范围内，通过给料装置均匀给入跳汰机的给矿槽，被选的矿石连续给到跳汰室的筛板上，形成厚的物料层，然后椎体有规律的带动鼓膜上下运动，物料在跳汰室内形成垂直交变的水流作用力下使物料层松散，重新得以分层，在这一过程中，密度不同的颗粒发生相对转移，重矿物进入下层，轻矿物转入上层，分别排出后即得精矿和尾矿。

1、应用广泛、处理量大、富集比和回收率高。

2、安装简单、操作方便、维修率低、易损件少。

3、结构紧凑、设备功率小、占地面积小、运输方便。

1、比传动跳汰机省水30%-40%。

2、采用变频调速电机、方便调节冲次。

3、改变了锯齿波发生器的结构，直接调整螺栓即可调整冲程，无需开启波箱，方便调节冲程。

规格 型号	跳汰室		隔膜		给矿粒度 （毫米）	处理能力 （吨/时）	设备功率 （千瓦）	设备重量 （吨）	外形尺寸 （毫米）
	形状	面积（平方）	冲程（毫米）	冲次（转/分）
JT0.57-1	梯形	0.57	8.5-12	80-180	＜6	1.5-3	1.5	0.65	1550×780×1530
JT1-1	梯形	1.04	10-17		＜10	2.5-5	2.2	1	2270×1110×1890
JT2-2	矩形	2.28	12-21		＜10	5-10	3	1.7	3225×1550×2050
JT3-1	梯形	3	12-30	50-125	＜10	7.5-15	5.5	3.1	2745×2000×3030
JT4-2	矩形	4	25-57		＜25	8-20	7.5	3.1	4240×1990×2750
JT4-2S	矩形	4	25-57		＜25	8-20	4×2	3.5	4240×1990×2750
JT5-2	梯形	4.86	12-30		＜10	12-25	7.5	4.5	3600×2000×2600

备注：



本网站的产品图片以及型号、数据、功能、性能、规格参数等仅供参考，以上数据会随石矿尺寸、性质和工作环境的不同而有所变动，昆明yy易游网页入口官网机械有可能对上述内容进行改进，具体信息请参照产品实物、产品说明书。除非经特殊说明，如有变动恕不另行通知，具体参数以实物为准。本网站中所涉及的数据解释权均归yy易游网页入口官网机械所有。
