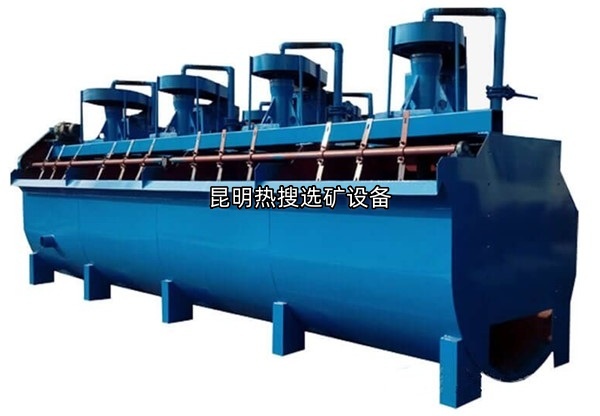

KYF型充气搅拌式浮选机

KYF型充气搅拌式浮选机是一款不吸浆的充气式浮选机设备（参照芬兰奥托昆普OK型浮选机设计）。KYF充气式浮选机有U型槽体浮选机和柱型槽体浮选机两种。

KYF型充气机械搅拌式浮选机适用于大、中型选矿厂粗选和精选作业，可选别有色金属、黑色金属和非金属矿物，入选物料粒度范围为0.3～0.01mm（-0.074mm粒级含量＞50%）。

KYF型充气机械搅拌式浮选机在叶轮旋转时，槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间，同时，由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中，通过分配器周边的孔进入叶轮叶片间，矿浆与空气在叶轮叶片间进行充分混合后，由叶轮上半部周边排出，排出的矿流向斜上方运动，由安装在叶轮四周斜上方的定子稳定和定向后，分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，矿浆再返回叶轮区进行再循环，另一部分则通过槽间壁上的流通孔进入下槽进行再选别。

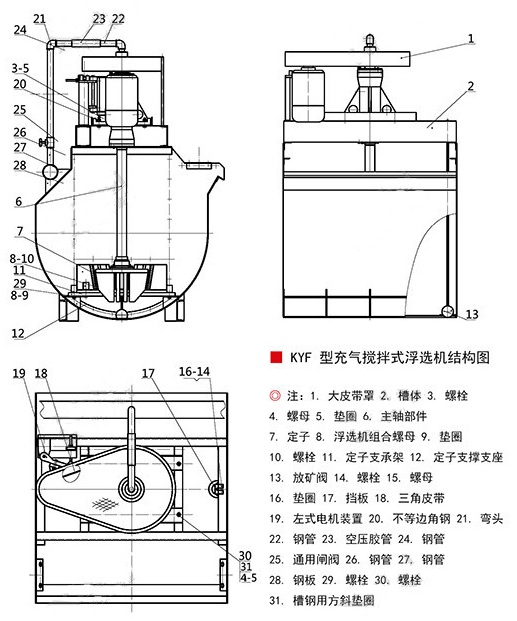

1、大皮带罩；2、槽体；3、螺栓；4、螺母；5、垫圈；6、主轴部分；7、定子；8 、浮选机组合螺母；9、垫圈；10、螺栓；11、定子支撑架；12、定子支撑支座；13、拍狂发；14、螺栓；15、螺母；16、垫圈；17、挡板；18、三角皮带；19、左式电机装置；20、不等边角钢；21、弯头；22、钢管；23、空压胶管；24、钢管；25、通用闸阀；26、钢管；27、钢管；28、钢板；29、螺栓；30、螺栓；31、槽钢用方斜垫圈。

1、可与构成联合浮选机组，XCF型浮选机作吸入槽， KYF型作直流槽。

2、XCF型浮选机结构特点与性能与KYF型浮选机相似，不同的是在叶轮的上方特别设有一个定子，以形成一个特别的负压区，自吸矿浆。

3、机械搅拌式，不能自吸气，不能自吸矿浆，作业间需阶梯配置。

4、浮选机叶轮是一种叶片后倾一个角度的锥形叶轮，搅拌能力强，结构简单。

5、在叶轮腔中装置了多空圆筒形空气分配器，空气分散均匀，气浆结合好。

6、叶轮直径小，圆周速度低，功耗小，可节能30-50% 。

7、采用U形槽体，矿粒悬浮好，浮选指标高；尾砂沉积少；易损件磨损轻，寿命长。

KYF型充气搅拌式浮选机技术参数：

规格 型号	有效容积 （立方）	处理能力 （立方/分）	叶轮直径 （毫米）	叶轮转速 （转/分）	风机风压 （千帕）	充气量 （立方/平方/分）	搅拌电机 （千瓦）	刮板电机 （千瓦）	设备重量 （吨）
KYF-1	1	0.2 ~1	340	281	> 12.6	2	4	0.75	0.903
KYF-2	2	0.4 ~2	410	247	> 14.7	2	5.5	1.1	1.419
KYF-3	3	0.6 ~3	480	219	> 19.8	2	7.5	1.5	1.885
KYF-4	4	1.2 ~4	550	200	> 19.8	2	11	1.5	2.206
KYF-8	8	3.0 ~8	630	175	> 21.6	2	15	1.5	3.984
KYF-10	10	4.0 ~10	630	192	> 21.6	2	22	1.5	4.406
KYF-16	16	4.0 ~16	740	160	> 25.5	2	30	1.5	5.9
KYF-24	24	4.0 ~24	800	150	> 30.4	2	30	1.5	7.5
KYF-38	38	10.0 ~38	880	139	> 34.3	2	45	1.5	10.3
