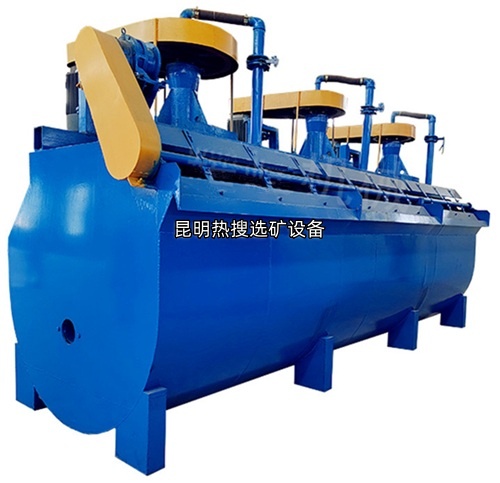

XCF型充气搅拌式浮选机

XCF型充气搅拌式浮选机是一款自吸浆的充气机械搅拌式浮选机设备（作为KYF型浮选机的吸入槽）。可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。XCF型充气搅拌式浮选机槽体与KYF型充气搅拌式浮选机相同，不同的是在叶轮的上方设有一个盖板，以形成一个负压区，可自吸矿浆，但功耗略高一些。

XCF型充气搅拌式浮选机是通过电机传动装置和空心主轴带动叶轮旋转。槽内矿浆从四周通过槽底经叶轮下叶片内缘吸入叶轮下叶片间，与此同时，由外部给入的低压空气，通过横粱、空气调节阀、空心主轴进入下叶轮腔中的空气分配器，然后通过空气分配器周边的小孔进入叶轮下叶片间，矿浆与空气在叶轮下叶片间进行充分混合后，由叶轮下叶片外缘排出。由于浮选机叶轮旋转和盖板、中心筒的共同作用，在叶轮上叶片内产生一定的负压，使中矿泡沫和给矿通过中矿管和给矿管流人中心筒内，并进入叶轮上叶片间，最终从上叶片外缘排出。由叶轮下叶片外缘排出的矿浆和空气混合物与叶轮上叶片外缘排出的中矿和给矿经安装在叶轮周围的定子稳流并定向后，进入槽内主体矿浆中，矿化气泡上升到矿浆表面形成泡沫层，矿浆一部分返回叶轮下叶片间进行再循环，另一部分通过槽间壁上的流通孔进入下一槽进行再选别或作为某一最终产品排出。XCF型充气搅拌式浮选机叶轮隔离盘的作用是使下叶片排出的矿浆和空气混合物不影响叶轮上叶片的吸浆。

1、给矿管；2、大皮带罩；3、槽体；4、螺栓；5、螺母；6、垫圈；7、主轴部分；8、定子；9 、浮选机组合螺母；10、垫圈；11、螺栓；12、定子支撑架；13、螺栓；14、定子支架支座；15、放矿阀；16、螺栓；17、螺母；18、垫圈；19、挡板；20、三角皮带；21、螺母；左式电机装置；22、不等边角钢；23、弯头；24、钢管；25、空压胶管；26、钢管；27、通用闸阀；28、钢管；29、钢管；30、钢板；31、中矿管；32、垫片；33、螺栓；34、组合螺母；35、垫圈；36、螺栓；37、槽钢用方斜垫圈。



XCF型充气搅拌式浮选机由容纳矿浆的槽体、带上下叶片的大隔离盘叶轮、径向叶片的座式定子、对开式圆盘式盖板、对开式中心筒、带有排气孔的连接管、轴承体以及空心主轴和空气调节阀组成。深槽型槽体，有开式和封闭式两种结构。轴承体有座式和侧挂式，安装在兼作给气管的横梁上。

1、可与构成联合浮选机组，XCF型浮选机作吸入槽， KYF型作直流槽。

2、XCF型浮选机结构特点与性能与KYF型浮选机相似，不同的是在叶轮的上方特别设有一个定子，以形成一个特别的负压区，自吸矿浆。

3、在浮选过程中，合理的使用浮选药剂，能更有效的分选出有用的矿物与脉石矿物。

4、结构简单，搅拌能力强；空气分散均匀，气浆结合好；尾砂沉积少，圆周速度低，功耗小。

XCF型充气搅拌式浮选机技术参数：

规格 型号	有效容积 （立方）	处理能力 （立方/分）	叶轮直径 （毫米）	叶轮转速 （转/分）	风机风压 （千帕）	充气量 （立方/平方/分）	搅拌电机 （千瓦）	刮板电机 （千瓦）	设备重量 （吨）
XCF-1	1	0.2~1	400	358	> 12.6	2	5.5	0.75	1.154
XCF-2	2	0.4~2	470	305	> 14.7	2	7.5	1.1	1.659
XCF-3	3	0.6~3	540	266	> 19.8	2	11	1.5	2.259
XCF-4	4	1.2~4	620	225	> 19.8	2	15	1.5	2.669
XCF-8	8	3.0~8	720	175	> 21.6	2	22	1.5	3.868
XCF-10	10	4~10	720	192	> 21.6	2	30	1.5	4.8
XCF-16	16	4~16	860	160	> 25.5	2	37	1.5	6.52
XCF-24	24	4~24	950	153	> 30.4	2	37	1.5	8
XCF-38	38	10 ~38	1050	136	> 34.3	2	55	1.5	11



备注：



本网站的产品图片以及型号、数据、功能、性能、规格参数等仅供参考，以上数据会随石矿尺寸、性质和工作环境的不同而有所变动，昆明yy易游网页入口官网有可能对上述内容进行改进，具体信息请参照产品实物、产品说明书。除非经特殊说明，如有变动恕不另行通知，具体参数以实物为准。本网站中所涉及的数据解释权均归yy易游网页入口官网所有。
