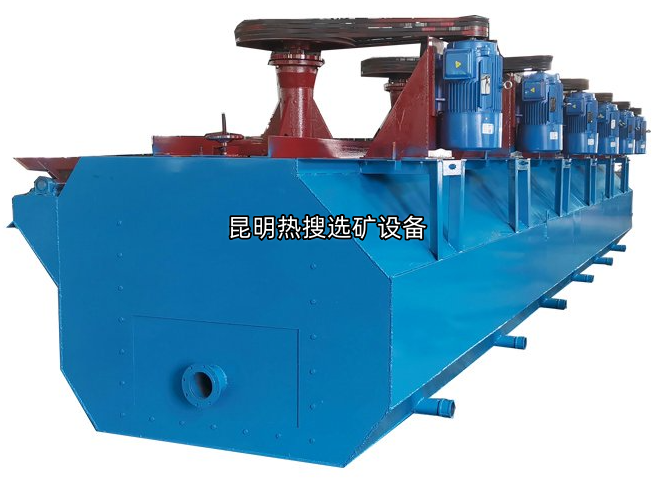

JJF型机械搅拌式浮选机

JJF型机械搅拌式浮选机是一款不吸浆、自吸气的机械搅拌式浮选设备（参照美国威姆科型浮选机设计），可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。

JJF型机械搅拌式浮选机工作时，便在竖筒和导流管产生涡流，此涡流形成负压，将空气从进气管吸入，在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动，再经定子的作用转换成径向运动，并均匀的分布在浮选槽中。矿化气泡上升至泡沫层，单边或双边刮出即为泡沫产品。

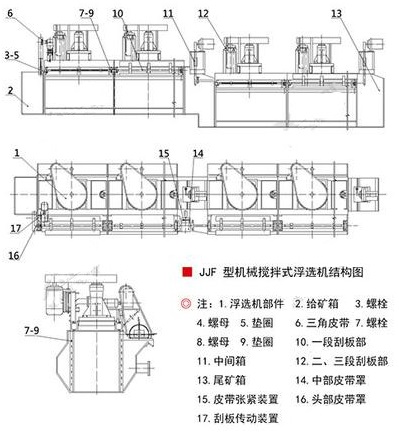

1、浮选机部件；2、给矿箱；3、螺栓；4、螺母；5、垫圈；6、三角皮带；7、螺栓；8、螺母；9 、垫圈；10、一段刮板部；11、中间箱；12、二、三段刮板部；13、尾矿箱；14、中部皮带罩；15、皮带张紧装置；16、头部皮带罩；17、刮板传动装置。

1、可与构成联合浮选机组，SF型浮选机作吸入槽，JJF型作直流槽。

3、机械搅拌，自吸气，不能自吸矿浆，作业间需阶梯配置（落差为300至400毫米）。

4、转速低，能耗低，槽型浅，叶轮直径小，定子高度低于叶轮，矿浆循环量大，可达2.5倍，有利于矿、药、气三者的矿化。

5、叶轮与定子间隙大，定子为带有椭圆孔的圆筒，有利于矿浆与空气的分散与混合。

5、定子配置伞形带孔分散罩，可使叶轮产生的涡流与泡沫层隔开，以便矿浆面保持矿浆面稳定。

6、吸气量大，分散效果好；搅拌程度适中，固体颗粒悬浮好，不沉槽，停车不用放矿，可处理的粒度范围宽，选矿回收率高。

JJF型机械搅拌式浮选机技术参数：

规格型号	JJF-4	JJF-5	JJF-8	JJF-10	JJF-16	JJF-20
有效容积（立方）	4	5	8	10	16	20
叶轮直径（毫米）	410	410	540	540	700	770
叶轮转速（转/分）	305	305	233	233	180	180
生产能力（立方/分）	2-4	2-6	4-12	5-10	5-16	5-20
叶轮电机（千瓦）	11	11	22	22	37	45
刮板电机（千瓦）	1.5	1.5	2.2	1.5	1.5	1.5
单槽重量（吨）	2.3	2.416	4.5	4.8	7.6	8.5



备注：



本网站的产品图片以及型号、数据、功能、性能、规格参数等仅供参考，以上数据会随石矿尺寸、性质和工作环境的不同而有所变动，昆明yy易游网页入口官网有可能对上述内容进行改进，具体信息请参照产品实物、产品说明书。除非经特殊说明，如有变动恕不另行通知，具体参数以实物为准。本网站中所涉及的数据解释权均归yy易游网页入口官网所有。
