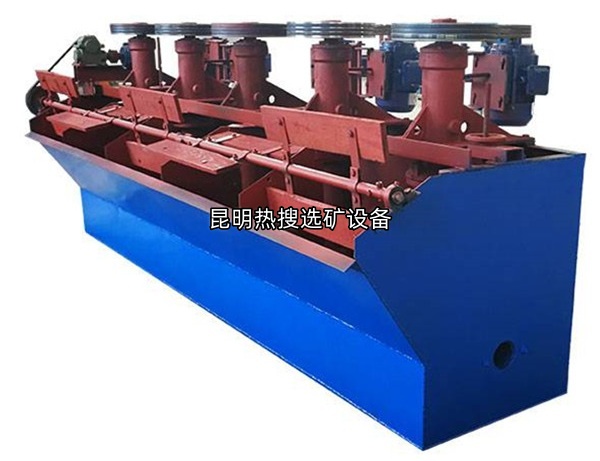

XJK型机械搅拌式浮选机

XJK型机械搅拌式浮选机是20世纪50年代从苏联引进的形式较老，虽经改进但基本结构没变，且早已定型，形成系列。由于历史的原因，这种浮选机在我国应用较广，近年来虽说已被一些新型浮选机所取代，但仍在广泛应用。XJK型机械搅拌式浮选机也叫浮选槽，广泛用于铜矿、铅锌矿、金矿、钼矿等有色金属和黑色金属和非金属矿物的粗选、精选及反浮选作业。

由两个浮选槽构成一个机组，第一槽（带有进浆管）为吸入槽，第二槽为直流槽，此二槽之间有中间室。叶轮安装在主轴下端,主轴上端有皮带轮，用电动机带动旋转。空气由进气管吸入。每组浮选槽的矿桨水平面由闸门调节。叶轮上方装有盖板和空气筒（又称竖管）。空气筒上开有孔，用来安装进浆管、中矿返回管或用作矿架循环，孔的大小可通过拉杆调节。

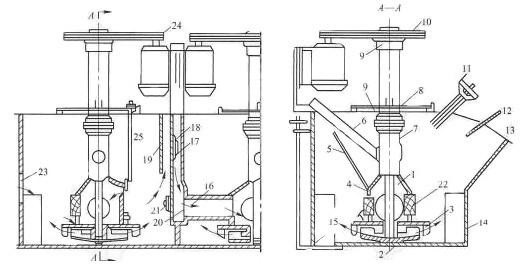

1、主轴；2、叶轮；3、盖板；4、连接管；5、砂孔闸门丝杆；6、进气管；7、空气管；8、座板；9 、轴承；10、皮带轮；11、溢流闸门手轮及丝杆；12、刮板；13、泡沫溢流唇；14、槽体；15、放砂闸门；16、给矿管（吸浆管）；17、 溢流堰；18、溢流闸门；19、闸门壳（中间室外壁）；20、砂孔；21、砂孔闸门；22、中矿返回孔；23、直流槽前溢流堰;；24、电机及皮带轮；25、循环孔调节杆。



叶轮一般是用生铁铸成的圆盘，圆盘上有6个辐射状叶片，在叶轮上方5至6毫米处装有盖板。

1、当矿浆被叶轮甩出时，在盖板下形成负压吸气。

2、调节进入叶轮的矿浆量。

3、可避免矿砂在停机时压住叶轮而难以启动。

4、起到一些稳流作用。

XJK型机械搅拌式浮选机技术参数：

规格型号	3A	4A	5A	6A
槽体容积（立方）	0.35	0.62	1.1	2.8
叶轮直径（毫米）	200	350	500	600
叶轮转速（转/分）	470	400	330	280
刮板转速（转/分）	16	18	18	18
生产能力（立方/分）	0.18-0.4	0.3-0.9	0.6-1.6	1.5-3.5
叶轮电机（千瓦）	1.5	3	5.5	11
刮板电机（千瓦）	0.55	1.1	1.1	1.1
单槽重量（吨）	0.45	0.85	1.24	2.43
