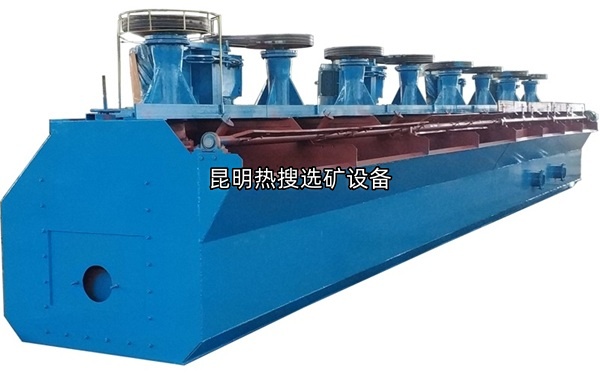

BF型机械搅拌式浮选机

BF型机械搅拌式浮选机是对SF型机械搅拌式浮选机的改进型，由北京矿院设计，1994年被推荐为优秀节能产品，1999年获国家发明专利。BF型机械搅拌式浮选机是一款吸浆与不吸浆联合的自吸气机械搅拌式浮选机组。BF型浮选机适用于黑色金属的选别，也可以用于有色金属、黑色金属和非金属矿物的粗选和精选。



BF型机械搅拌式浮选机主要由叶轮、盖板、主轴、中心筒、槽体等组成。整个叶轮结构安装在槽体主梁上，由电动机通过三角皮带驱动。本机结构特点为叶轮由闭式双截锥体组成，可产生强的矿浆下循环。本机还可以设有矿浆的自控装置，调节液面。

浮选槽叶轮旋转时，上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周，使上下叶轮腔内形成负压区。同时，盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内，形成矿浆上循环。下叶片向四周甩出矿浆时，其下部矿浆向中心补充，这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔，与被吸入的矿浆相混合，形成大量细小气泡，通过盖板稳流后，均匀地弥散在槽内，形成矿化气泡。矿化气泡上浮至泡沫层，由刮板刮出即为泡沫产品。



1、刮板；2、轴承体；3、电机；4、中心筒；5、吸气管；6、槽体；7、主轴；8、定子；9、叶轮。

1、叶轮由闭式双截锥体组成，可产生强的矿浆下循环。

2、吸气暈大，功耗低。

3、每槽兼有吸气、吸浆和浮选三重功能，自成浮选回路，不需任何辅助设备，水平配置，便于流程的变更。

4、矿浆循环合理，能最大限度地减少粗砂沉淀。

5、设有矿浆液面自控和电控装置，调节方便。

BF型机械搅拌式浮选机技术参数：

规格型号	BF-0.37	BF-0.65	BF-1.2	BF-2	BF-2.8	BF-4	BF-6
有效容积（立方）	0.37	0.65	1.2	2	2.8	4	6
叶轮直径（毫米）	286	300	450	500	550	650	700
叶轮圆周速度（米/秒）	7.2	7.35	7.02	7.5	8.06	8	7.5
吸气量（立方/平方/分）	0.9-1.05	0.9-1.1	1.0-1.1	0.9-1.1	0.9-1.1	0.9-1.1	0.9-1.1
生产能力（立方/分）	0.2-0.4	0.3-0.7	0.6-1.2	1-2	1.4-3	2-4	3-6
叶轮电机（千瓦）	1.5	3	5.5	7.5	11	15	18.5
单槽重量（吨）	0.47	0.932	1.37	1.75	2.13	2.585	3.3



备注：



本网站的产品图片以及型号、数据、功能、性能、规格参数等仅供参考，以上数据会随石矿尺寸、性质和工作环境的不同而有所变动，昆明yy易游网页入口官网机械有可能对上述内容进行改进，具体信息请参照产品实物、产品说明书。除非经特殊说明，如有变动恕不另行通知，具体参数以实物为准。本网站中所涉及的数据解释权均归yy易游网页入口官网机械所有。
