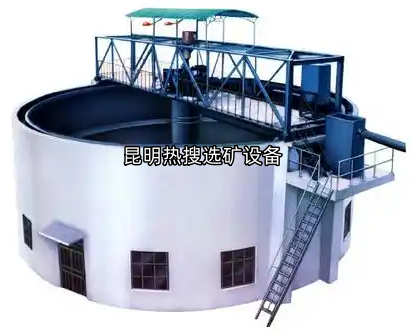

选矿浓缩机

浓缩机也叫浓密机，是昆明yy易游网页入口官网引进国外技术开发的一种新型中心传动、自动提耙的浓缩机。在选矿厂一般用于过滤之前的精矿浓缩和尾矿脱水，还广泛用于煤炭、化工、建材、水源和污水处理等工业中含有固料浆液的浓缩和净化。矿浆的沉淀浓缩是借重力作用将悬浮在水中的微细矿粒在浓缩池中沉淀，使悬浮液分成澄清液和浓厚的矿浆，这种过程称为沉淀浓缩过程。

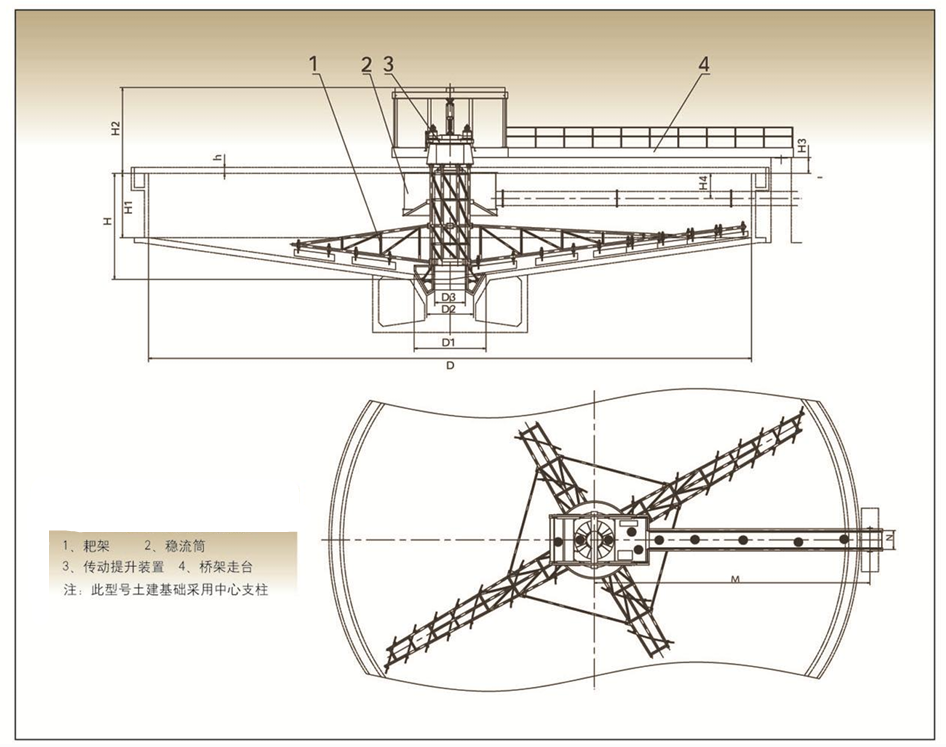

浓缩机是料浆在进入浓缩机设备前，经消气装置除去所含的大部分气体后，从给料管进入混合装置，料浆在混合装置中与适量絮凝剂充分混合，形成良好絮凝状态，然后，从其底部向四周扩散进入浓缩池底部预先形成的高浓度沉泥层。此时，絮凝后的料浆（絮团）向池底部沉淀;料浆水则透过沉泥层向上升。在此，沉泥层起到了过滤作用，阻止细颗粒矿泥上升。尚未充分絮凝的料浆，在到达沉泥层时，将继续与絮团块接触，使絮团不断长大。最后，借助于中心驱动装置驱动耙架，将浓缩的物料推向中心排料口排出，料浆水从溢流口流出。

1、处理能力大，浓缩效率高，是普通浓缩机的4-9倍，比传统常规浓缩机节省耗能30%。

2、采用深层入料、平流沉降继续，减少了沉降高度、降低了固相颗粒动能。

3、配有加药装置，进料管中设置静态混合器及三个加药点，使药剂与物料充分混合，絮凝沉降效果好。

4、液压多驱动，无级调速，机械强度高，并具有过载保护功能。

5、中心传动装置结构为多个液压马达减速机同步驱动中心回转支承外齿圈，从而带动主轴及粑架旋转，并可无级调速，满足不同工况要求。

6、主轴为大直径厚壁管轴，机械强度高、稳定性好。

7、传动箱盖位于油面之上，永不漏油，传动装置润滑良好。

8、设有压力控制装置，过载自动停机，不会毁坏设备。

1、 液压自动提耙，平稳可靠，液压提耙装置和液压驱动装置共用一个组合式液压泵站，以油压反应刮泥阻力，主轴及耙架会随刮泥阻力变化自动升降，不会压耙。

2、设置消泡机构（根据物料性质选用）溢流水浓度降低池面不产生泡沫，细物料充分沉淀，很少进入溢流，溢流水变清。

3、传动装置结构简单，维修方便。

4、增设其他系统，根据用户工况需要，可增设入料自动稀释系统，底流浓度监测系统。

5、添加絮凝剂增大沉降固体颗粒的粒径，从而加快沉降速度；

6、可另外提供絮凝剂添加系统，絮凝剂添加自动控制系统和浓缩机自动控制系统。

7、增加脱气槽，防止固体颗粒附着在气泡上。

8、设有受料盘，给矿筒下移，使给入的矿浆均匀、平稳下落，有效防止翻花现象的发生。

NXZ系列浓缩机技术参数：

规格 型号	池体内径 （毫米）	池体深度 （毫米）	沉降面积 （平米）		粑架转速 （转/分）	提粑速度 （毫米/分）	提粑高度 （毫米）		处理能力 （吨/日）	设备电机 （千瓦）	机器重量 （吨）
NXZ-6	Φ6000	3100	28.27		2.5-5	32	350		50-100	3	5.3
NXZ-8	Φ8000	4762	50		3-5	35	500		100-200	7.5	16.3
NXZ-15	Φ15000	4510	176		5-10	35	450		350-400	7.5	24
NXZ-16	Φ16000	4545	200		0.1-0.2	31	450		400-600	5.5	28.5
NXZ-18	Φ18000	4545	254		0.1-0.2	31	450		650-900	5.5	30.5
NXZ-24	Φ24000	4343	450		0.11-0.24	31	450		1000-1500	7.5	38
NXZ-30	Φ30000	5343	706		0.11-0.24	31	450		1500-2000	7.5	46
NXZ-45	Φ45000	8033	1590		15-22	50	600		2400-3000	11	77
NXZ-53	Φ53000	6946	2206		15-22	60	600		3000-4000	15	99.5
NXZ-62	Φ62000	8439	3012		16-23	40	600		4500-8000	18.5	130
NXZ-80	Φ80000	9385	5026		20-80	40	600		8000-11000	22	192
NXZ-100	Φ100000	8832	7853		25-80	55	800		15000-18000	30	240
主要外购件厂商品牌：
序号				名称				制造商/产地/品牌
1				PLC可编程序控制器				SIEMENS西门子公司
2				触摸屏				昆仑通太
3				液压马达减速机				INTERMOT英特姆公司/章臣
4				控制阀				YUKEN油研株式会社
5				回转支承				ROTHE ERDE罗特艾德公司/西马克
6				柱塞泵				上海申福液压泵有限公司
7				电机				SIEMENS西门子公司
8				电器元件				正泰、德力西



备注：



本网站的产品图片以及型号、数据、功能、性能、规格参数等仅供参考，以上数据会随石矿尺寸、性质和工作环境的不同而有所变动，昆明yy易游网页入口官网有可能对上述内容进行改进，具体信息请参照产品实物、产品说明书。除非经特殊说明，如有变动恕不另行通知，具体参数以实物为准。本网站中所涉及的数据解释权均归yy易游网页入口官网所有。
